新品發布｜4層激光疊孔存儲類芯片封裝基板
發布時間：
2025-06-08
近日，公司成功交付一款4層激光疊孔存儲類芯片封裝基板，憑借材料創新、散熱設計及高密度互連三大核心技術突破，為消費電子、數據中心、AI算力等領域提供高性能封裝解決方案，助力國產存儲芯片產業創新發展。
產品尺寸：18mm×7mm
成品板厚：0.3±0.03mm
表面處理：ENEPIG（鎳鈀金）
組裝方式：WB-BGA(引線鍵合球柵陣列封裝)

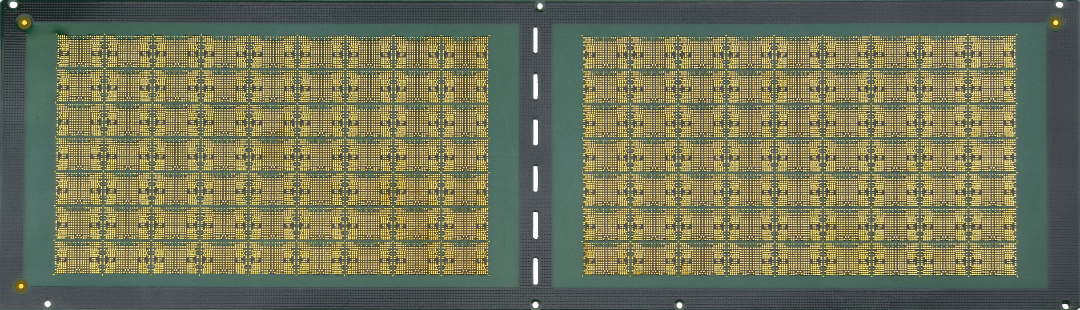

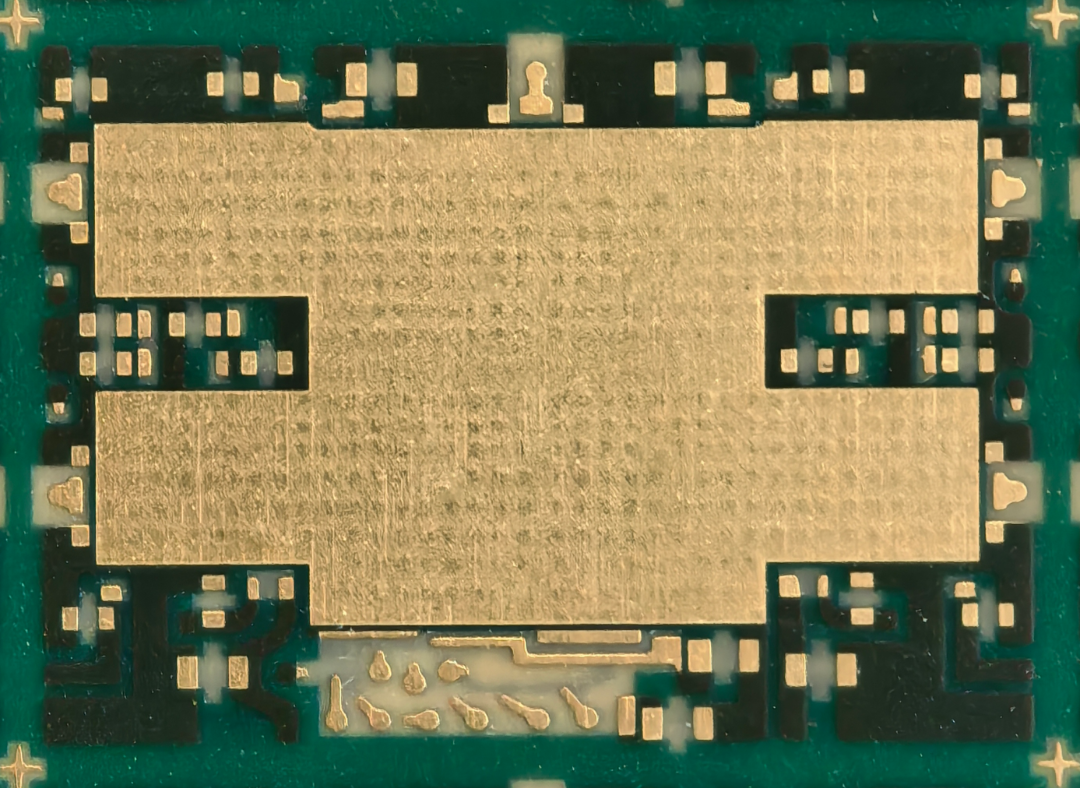

2、產品展示

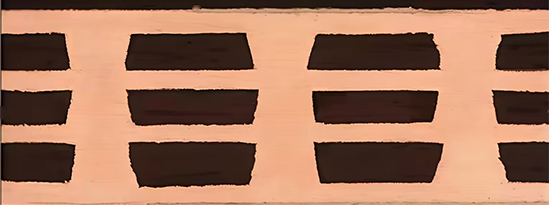

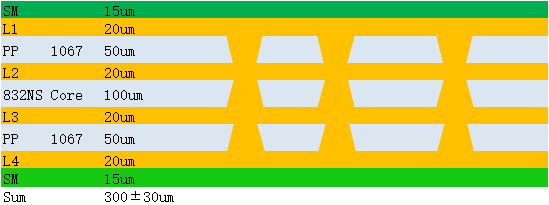

3、疊層展示
搭配三菱瓦斯832NSF(LCA)系列超低CTE材料，與芯片熱膨脹系數高度一致，顯著降低溫度應力損傷，保障極端環境下的穩定性。
通過創新結構提升30%散熱效率，有效解決高負載場景下芯片過熱導致的性能衰減問題，適用于AI服務器、數據中心等高功率設備。
4層盲埋孔布線實現30μm線寬/線距精密制程，支持高速數據傳輸，滿足下一代存儲芯片對信號完整性的嚴苛需求。
0.3mm輕薄化設計與高性能表現，可廣泛應用于智能手機、可穿戴設備等消費電子領域，助力終端產品實現體積與性能的平衡；通過材料與散熱優勢，能為企業級存儲系統及AI芯片提供穩定支撐。
